渦輪流量計結構原理

2020-12-05 16:47來源：京儀股份瀏覽：次

渦輪流量計結構原理由京儀股份為您整理，歡迎閱讀了解。

渦輪流量計依賴的是介質流動帶動輪葉轉動從而換算出最終的管道介質流量值的多少，渦輪流量計是基于力矩平衡原理，它是一種速度型流量計。該傳感器具有結構簡單，重量輕，精度高，重現性好，響應靈敏，安裝維護方便等特點。廣泛應用于石油，化工，冶金，供水，造紙等行業。是流量測量和節能的理想儀器。

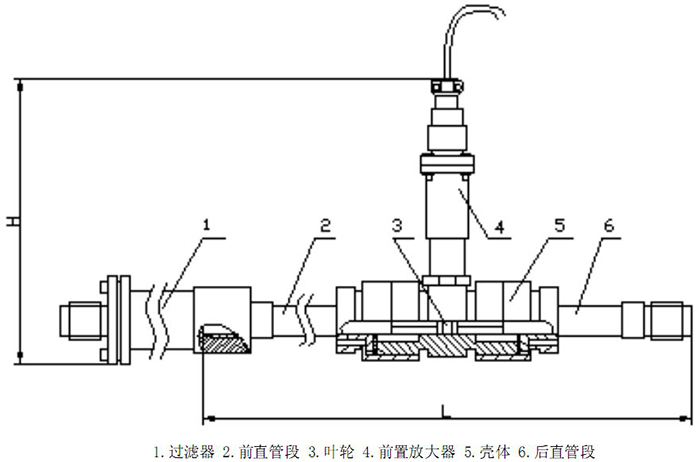

渦輪流量計結構特征與工作原理

(1)結構特征

傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。

(2)工作原理

流體流過傳感器外殼。由于葉輪的葉片與流動方向成一定角度，因此流體的沖力使葉片具有旋轉力矩。在克服摩擦扭矩和流體阻力之后，葉片旋轉。轉矩平衡后，速度穩定。在這種情況下，轉速與流速成正比。由于葉片是磁性的，因此它位于信號檢測器（由永磁體和線圈組成）的磁場中。旋轉的刀片切斷磁場線并周期性地改變線圈的磁通量，從而在線圈的兩端感應出電脈沖信號。該信號被放大器放大并整形，以形成具有一定幅度的連續矩形脈沖波，可以將其遠程傳輸?shù)斤@示儀器，以顯示瞬時流量或總流體量。在一定的流量范圍內，脈沖頻率f與流過傳感器的流體的瞬時流量Q成正比，流量方程為：

每臺智能渦輪流量計傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

渦輪流量計基本參數與技術性能

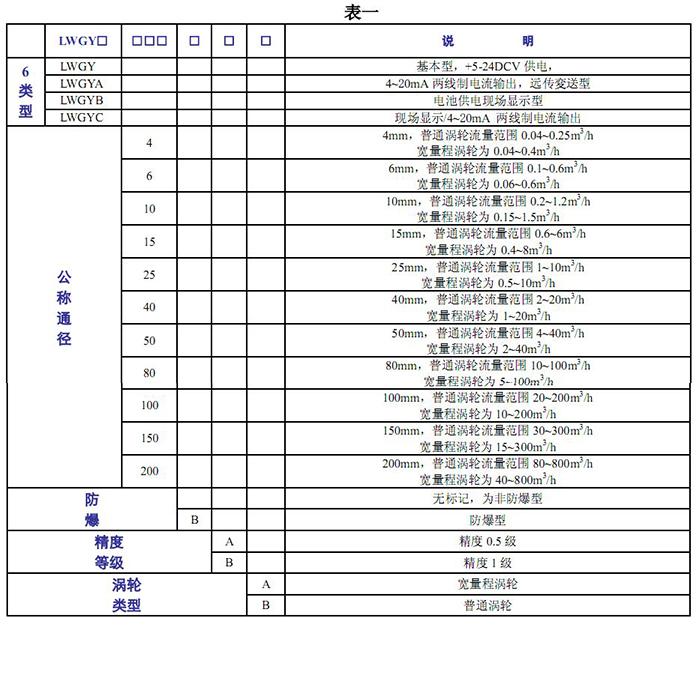

(1)基本參數：見表一

注：DN 4—DN40口徑的傳感器是螺紋連接的，最大工作壓力為6.3Mpa；

DN50-DN200口徑的傳感器為法蘭連接，最大工作壓力為2.5Mpa；

DN 4—DN10口徑的傳感器配有前后直管段和過濾器。

對于直徑大于DN15的傳感器，我們公司可以支持前后直管段。

（2)介質溫度：-20?＋ 120℃。

（3)環境溫度：-20?＋ 55℃。

（4)電源：電壓：+ 5-24VDC，電流：≤10mA。

（5)傳輸距離：從傳感器到顯示儀器的距離可以達到1000m

以上就是渦輪流量計的結構原理相關介紹，文末還附加了參數表的情況，希望對您有所幫助。
