技術前沿:超聲波沼氣流量計優勢探討由京儀股份為您整理，歡迎閱讀了解。
隨著沼氣集中供熱的逐年發展，沼氣流量計得到了廣泛應用。目前，幾種流量監測技術已成功應用于甲烷流量監測領域。直接方法包括渦輪流量計，渦街流量計，孔板流量計，平均管流量計，熱類型氣體質量流量計，超聲波流量計，光學閃爍相關流量計，等等。
然而，由于低壓和抗腐蝕等因素，這些流量測量技術也存在一些具體的應用問題，給測量的穩定性和日常維護帶來了麻煩。本文比較了沼氣測量方法的優點，并詳細介紹了高性價比和自控式超聲波沼氣流量計BF-3000系列流量計。
沼氣流量測量現狀比較
甲烷流量測量的難點在于流量變化大、抗腐蝕、粘性雜質和壓力低。
與孔板、渦輪、渦街等傳統的流量計相比，超聲波流量計適應性強，操作方便。下圖顯示了四個流量計對:
項目
孔板
渦街
渦輪
超聲波
范圍比
3(4):1
40:1
40:1
50:1
壓力損失
偉大的
較少的
較少的
不
對渦流的敏感性
非常敏感
非常敏感
不敏感
(外加整流器)
不敏感
對速度分布的敏感性
非常敏感
非常敏感
不敏感
(外加整流器)
不敏感
接觸
測量介質
是
是
是
不
探針是否被測量介質腐蝕或磨損
是
是
是
不

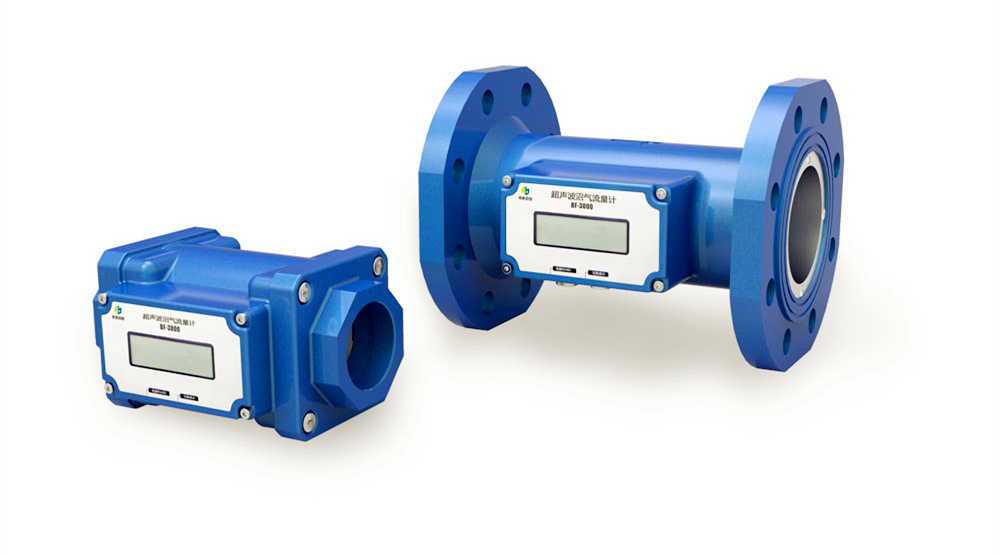

超聲波沼氣流量計BF-3000是一種流量計，開發用于腐蝕性、低壓、低流速、工業或市政現場條件，以滿足市政和工業測量要求。通用性強，可單獨工作，也可接入大、中、小型沼氣工程的物聯網監控系統。
超聲波沼氣流量計高爐-3000

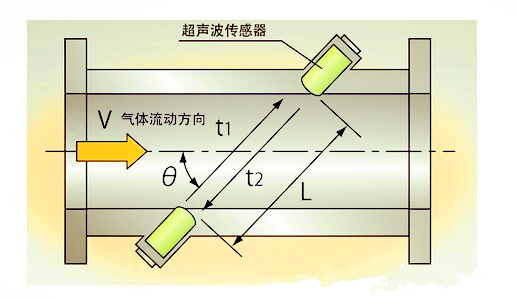

工作原理
采用時差法，用一對超聲波換能器交替(或同時)向相反方向接收和發射超聲波，通過觀察介質中的順流和逆流傳播時間來測量流體的流速，并由流速計算流速。該方法是一種間接非接觸測量方法，測量精度高，測量范圍廣，耐壓、耐腐蝕。
功能特點
1.全數字電子單元:電子單元采用較新的微電子技術和元件，采用數字算法程序，使儀器信號處理更準確、更快捷。
2.耐腐蝕:傳統的渦流道、渦輪等。流量計在高H2S和高濕度條件下容易被腐蝕和損壞。超聲波甲烷流量計探頭采用特殊的陶瓷超聲波檢測器，具有超強的耐腐蝕性。
3.低流量測量:傳統氣體流量計的窄量程比，適用于穩定流量過程；小型沼氣工程的供氣具有明顯的“谷峰”特征，要求測量范圍寬流量計。超聲波氣體流量計更適合低流量測量。在國際天然氣貿易計量中，超聲波氣體流量計。
4.溫度和壓力測量:內置防腐溫度和壓力傳感器可測量甲烷標準流量。
5.甲烷濃度測量功能:沼氣產品補貼政策的實施，甲烷甲烷甲烷濃度測量是關鍵，否則類似于從城市燃?xì)獗肀I竊氣體，小型沼氣項目將有風險獲得更多的補貼，通過吹氣。傳統的氣體流量計不能完成這個重要的功能。超聲波沼氣流量計BF-3000可以在不增加成本的情況下實現CH4的精確測量。
6.維護成本低，運行成本低:傳感器無堵塞或堆積部件，內部無磨損的機械運動部件，日常維護少，運行成本低。
安裝要求
1.流量計安裝位置應盡可能選擇上游直徑大于直管直徑10倍、下游直徑大于直管直徑5倍的直管段，且無任何閥門、彎頭、變徑和其他均勻的直管段。這種安裝條件將有助于確保更對稱的速度分布。
2.為消除沼氣管道中冷凝水的不利影響，建議用戶在直管段前安裝排水閥，并適當抬高流量計的安裝位置，使冷凝水能夠在前端排水口有效排出；
3.在沼氣流量計管道旁邊并聯一個路邊管段，以便于維護流量計。沼氣流量計入口處的管道必須配備閥門以關閉氣路。沼氣流量計安裝后，檢查接頭的密封性；
4.嚴禁用明火檢測泄漏。氣體進入甲烷流量計的壓力不得超過其規定的較大壓力值；
5.流量計表面體的內徑應與直管段的內徑一致，對于流量計上游的直管段尤為重要；
6.流量計表面主體和連接的直管段之間的軸線偏差較小，沼氣流量計應確保氣室水平安裝；
7.墊圈伸入管道可能會干擾流場分布。應采取措施確保墊片在法蘭的密封面上，并與法蘭同心，不允許墊片伸入管道；
8.安裝時，檢查流量計測量管段的內腔是否干凈。如果有油脂和灰塵，及時清理。
由于其高精度和低維護成本，超聲波沼氣波已被行業接受。這是較重要的測量儀器，因為1+渦輪機流量計。到目前為止，許多國家的政府機構已經批準將超聲波作為法定測量工具。
京儀是優質渦輪流量計電磁流量計廠家，期待為您服務。以上就是技術前沿:超聲波沼氣流量計優勢探討全文內容。
