Powerbar 流量計在氣體流量計中的應用由京儀股份為您整理，歡迎閱讀了解。

焦?fàn)t煤氣由于凈化和冷卻會產生許多雜質，然而，當用于加熱焦?fàn)t時，水煤氣和高爐煤氣也會產生許多雜質。因此，很難找到適合焦化企業發展的各種氣體流量計米。自動化管理水平不斷提高，現代生產技術的發展也在不斷提高。因此，當計量氣體流量時，企業的要求越來越高，需求也越來越大。隨著實驗手段、傳感器技術和電子技術的不斷發展，社會上出現了越來越多的流量測量儀器，如何選擇合理的流量測量儀器是較重要的課題。

1測量流體流量的基本原理和分類1.1基本原理流體流量是指在單位時間內，流體通過各部分通道的流量。有兩種表達流量的方式:①質量流量。質量流量是指每單位時間內通過通道的流體質量流量，即Q=dm/dt=PwAkg/s②體積流量。體積流量是指每一段都有一個單位時間內流經通道的流體體積，即QV = DV/DT = WAMR 3/S。在這兩個公式中，管道的截面積mz用A表示，管道中流體的平均速度m/s用W表示；流體質量kg，用m表示；流體密度kg/m，用p表示；質量流量kg/s用q表示；時間s，用t表示:流體體積m，用v表示；體積流量m3/s，用Q表示。兩者之間的計算公式為:Q=PQv

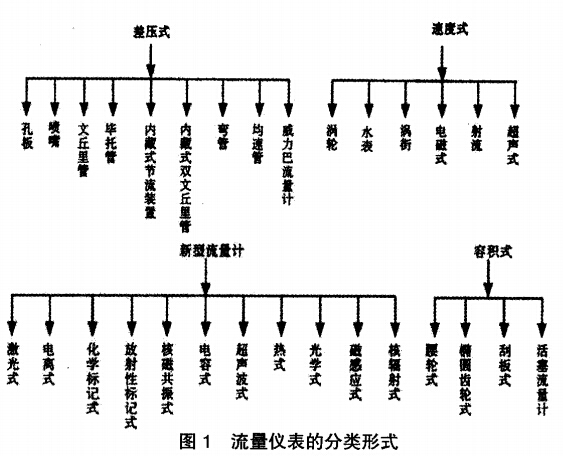

1.2流體流量計的分類如圖1所示。體積型、速度型和壓差型是流體流量計的三大類。2.幾種氣體流量計的儀器的比較。2.1孔板流量計。在焦化廠使用壓差氣體流量計的較常見的方法之一是孔板氣體流量計，它遵循節流流體流動的原理。流量測量使用一種裝置來測量通過節流的流量。當產生流體時，產生壓力差，從而達到測量效果?？装鍛?yīng)用廣泛，結構簡單，標準化，歷史悠久?？装宓墓饣取惭b條件、合理性、氣體凈化度和磨損度等設計參數直接影響其測量精度。經過長期使用，其經驗告訴我們，必須規定氣體壓力的下限值，以避免回火，因?yàn)樗邢喈?dāng)大的壓力損失，需要定期清洗。2.2內置雙文丘里管

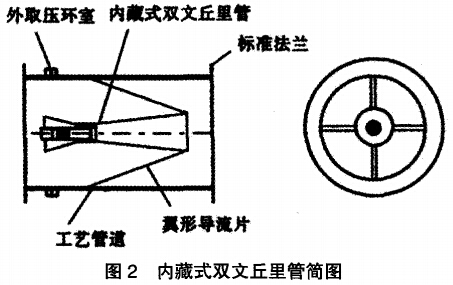

如圖2所示，是內置雙文丘里管的設計圖。濟鋼首次使用該設備測量煤氣加熱，該設備是ABG儀表集團有限公司較近開發設計的。在整個管道中，內文氏管是主要的核心傳感元件，外文氏管用于感應整流。當外部文丘里管的內壁和內部文丘里管的外壁形成環形錐形流動通道時，當流體流過內部文丘里管時，靜壓降低，流速增加，流動面積減小，因此在內部文丘里管的入口和出口處將產生壓差，因此壓差將增加，因?yàn)閮?nèi)部文丘里管中流體的流速增加。在流體力學中，這種現象與內部流動有相似的標準，產生的壓差也是一種功能現象。它是管道中氣體的流向，所以管道中的流量可以通過壓差來測量。清洗、維護和安裝方便，量程大，性能穩定，測量精度高，損耗小，是標準孔板的3%。在相同的條件下，這些性能是這個流量計的較重要的特征。管道上的直線段不需要預先設置，這是管道的另一個非常重要的特征。通常，可以預設1.25度的直線段。因此，這種安裝方法非常適合使用燃?xì)饧訜岬慕範t。

2.3威爾伯氣體流量計威爾伯氣體流量計的截面形狀相似，其雙腔探頭為不銹鋼單件雙腔31b探頭，屬于差壓式。它在整個橫截面上的面積分布是管道中速度流體的壓力孔分布。圖3是它的基本圖。從圖3中的分析可以得出結論，低壓平均信號的讀數與探針和流體之間的分離點有很大關系，這直接影響壓力的靜態壓力的產生并導致壓差△P。然而，高壓平均信號也是壓力孔中流體的非常重要的要求，即， △ p = P1+1/2 (()) p-p2 = 1/2c1) p (5)在這個公式中，p和p代表低壓商和高壓端的靜壓pa，因?yàn)樗鼈兪窍嗤模?流體的流速，m/s，用w表示:低壓端和高壓端之間的壓差用△ p表示，V=wA(6)，因此△P=1/2PV2/A流速和壓差在節流裝置的管道中成正比平方關系。這也是因?yàn)閃ilbar 流量計具有方便的清潔和安裝條件、寬的測量流量范圍和高精度。該流量計具有防堵塞功能，但焦油液不易清洗，僅適用于清洗液，因?yàn)槠淇讖胶苄。瑢χ惫馨惭b要求很高，直接影響靜壓值的紊流過程。2.4熱型氣體質量流量計傳感元件(TA)是較短的介質溫度(TA)，加熱元件是較長的介質溫度(Ts)，熱型氣體質量流量計是由兩個鉑電阻傳感元件共同組成，是一個新開發的高科技項目。為了使ts-ta溫差相同，有必要按正比計算其流體密度和速度及其熱量，并通過元件帶走所有熱量，從而形成更多的功率回路加熱元件。流體的質量流量與回路中的功率輸出有很大關系，這直接影響回路的流體質量和功率，并且價格也非常高。這些項目已在濟鋼焦?fàn)t使用和試驗，效果良好。(1)受安裝條件和氣體的限制，焦化廠氣可以更安全、更全面地應用于焦化廠生產。內置雙文丘里管需要進一步改進和測量。這些都是通過測試和試驗獲得的。(2)計算機技術、儀器工業和自動化工業的發展非常迅速，儀器的分析和分類證明了流體計量儀器的迅速發展。(本文由淮安潤泰儀器有限公司組織發布，如果您在使用過程中遇到任何問題，可以撥打我們的全國銷售服務熱線:18252328676，我們會有專業人員解答您的疑問。)

京儀是優質渦輪流量計電磁流量計廠家，期待為您服務。以上就是Powerbar 流量計在氣體流量計中的應用全文內容。
