DN50蒸汽流量計由京儀股份為您整理，歡迎閱讀了解。
DN50蒸汽流量計是測量蒸汽累積質量流量的專用儀器。
它有兩種結構形式，機械的和智能的。通過現場顯示指示盤(機械)或液晶顯示器(智能)，可以準確讀出流經儀表的所有蒸汽的質量，還可以輸出脈沖信號，并提供手動壓力補償或自動溫度補償功能。由于其結構簡單、價格適中、測量范圍廣，因此廣泛應用于石油和石油、化工、紡織、供熱以及其他蒸汽流量計的場合。
在實際應用中，較大流量往往遠低于儀表的上限值。隨著負載的變化，較小流量通常低于儀表的下限值。儀表未在較佳工作區域工作。為了解決這個問題，通常采用減小測量部分的直徑來增加測量部分的流量，并且選擇較小直徑的儀表來方便儀表的測量。然而，這種變徑方法必須通過變徑管和流量計之間長度超過15D的直管段來校正，這使得加工和安裝不方便。我公司開發的LGZ型圓截面變徑整流器具有整流、增加流量和改變流量分配的多重功能。它的結構尺寸很小，只有工藝管道內徑的1/3，而且它與渦街流量計是一體的。它不僅不需要增加另一個直管段，而且可以降低工藝管道對直管段的要求，安裝非常方便。
為了使用方便，電池供電的局部顯示渦街流量計采用微功耗高科技，使用鋰電池供電連續工作一年以上，節省了電纜和顯示儀表的購買和安裝費用，并顯示瞬時流量和累計流量等。本地。溫度補償積分渦街流量計還有一個溫度傳感器，可以直接測量飽和蒸汽的溫度并計算壓力，從而顯示飽和蒸汽的質量流量。溫度和壓力補償集成體配有溫度和壓力傳感器，用于氣體流量測量?？梢灾苯訙y(cè)量氣體介質的溫度和壓力jmsensor，以顯示氣體的標準溫度和壓力體積流量。
二、DN50蒸汽流量計選擇原則:
如果三角形圓柱形渦流發生器布置在流體中，則規則渦流從渦流發生器的兩側交替產生。這個漩渦叫做卡門漩渦。如右圖所示，渦流不對稱地布置在渦流發生器的下游。
假設渦流發生的頻率為f，被測介質的平均速度為，渦流發生器上游面的寬度為d，表面體的路徑為d，可以得到以下關系:f=SrU1/d=SrU/md (1)
其中U1 -渦流發生器兩側的平均流速，m/s；
Sr - strouhal數；
m——渦流發生器兩側弧形面積與管道橫截面積的比值
管道中的體積流量qv為
qv=πD2U/4=πD2mdf/4Sr (2)
K=f/qv=[πD2md/4Sr]-1 (3)
其中k-流量計是儀器系數，脈沖數/m3(P/m3)。
k不僅與渦流發生器和管道的幾何尺寸有關，還與斯特魯哈爾數有關。斯特魯哈爾數是一個無量綱參數，它與渦流發生器的形狀和雷諾數有關。圖2顯示了圓柱形渦流發生器的斯特魯哈爾數與管道雷諾數之間的關系。從圖中可以看出，在紅= 2× 104 ~ 7× 106的范圍內，鍶可以看作是一個常數，這是儀器的正常工作范圍。當測量氣體流量時，VSF 流量計公式為
圖2斯特魯哈爾數和雷諾數之間的關系
其中，qVn和qV -分別是標準條件下(0oC或20oC，101.325千帕)和工作條件下的體積流量，m3/h；
Pn，p-標準狀態和工作狀態下的絕對壓力，pa；
Tn，t-分別是標準條件和工作條件下的熱力學溫度，k；
鋅、鋅-分別是標準和工作條件下氣體的壓縮系數。
從上述公式可以看出，VSF輸出的脈沖頻率信號不受流體物理性質和成分變化的影響，即儀表系數僅與一定雷諾數范圍內渦流發生器和管道的形狀和尺寸有關。然而，當流量計時，應在物料平衡和能量測量中檢測質量流量。此時，流量計的輸出信號應同時監控體積流量和流體密度。流體的物理性質和成分仍然對流量計的量有直接影響。
。

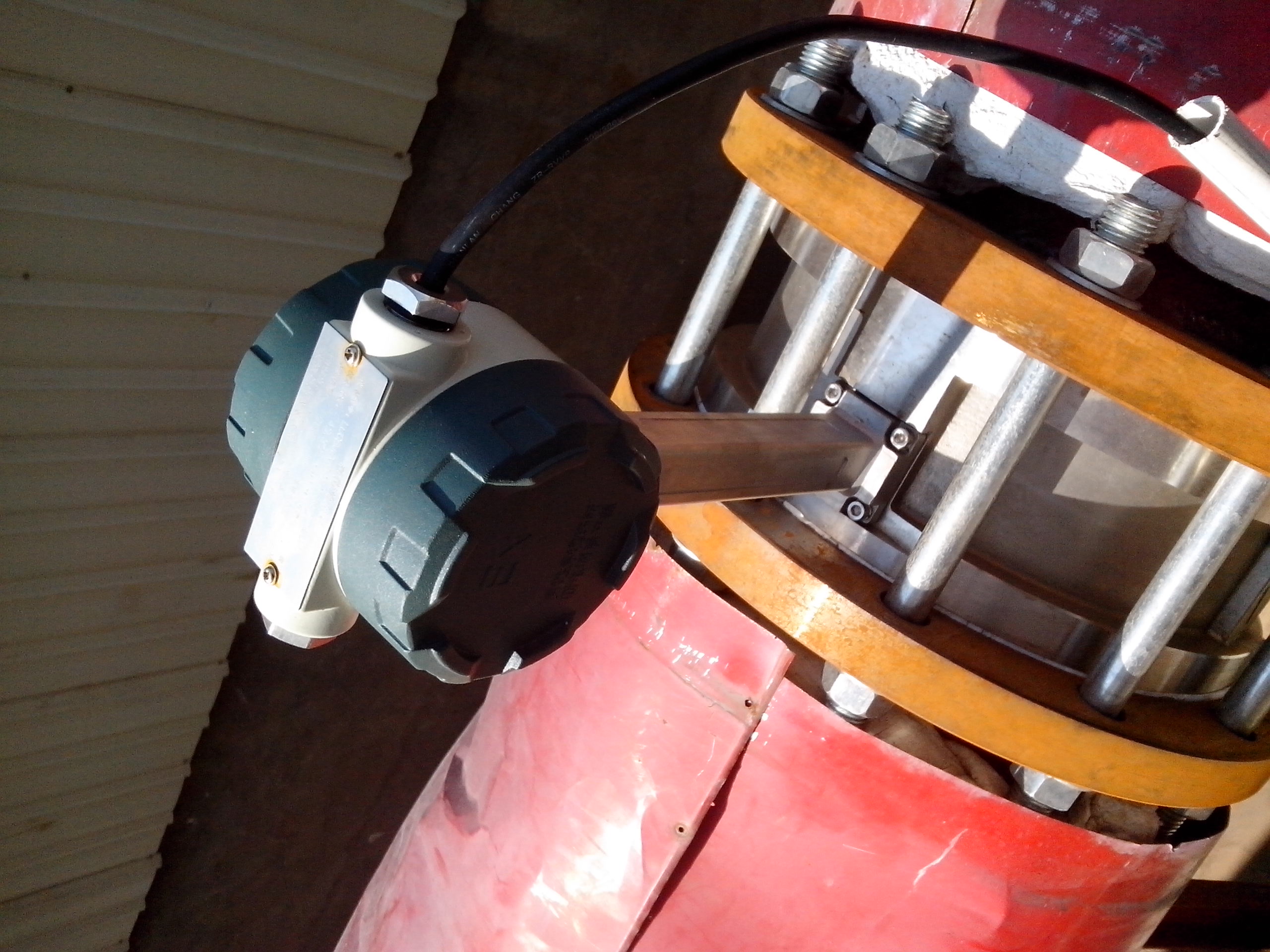

DN50飽和蒸汽流量計。使用jpeg文件交換格式存儲的編碼圖像文件擴展名
四、DN50蒸汽流量計功能描述:
★輸出帶電隔離的4-20mA信號(流量值可在現場設定)，便于進入控制系統和計算機系統；
★采用較高質量的集成電路，功能強大，信號處理精度高；
★檢測傳感器不直接接觸被測介質，性能穩定，使用壽命長。
★輸出為與流量成正比的脈沖信號，無零點漂移，精度高。
★量程寬，量程比1:10；
★直接讀取質量流量或標準體積流量；
★在一定的雷諾數范圍內，輸出信號的頻率不受流體物理性質和成分變化的影響。儀表系數只與渦流發生器的形狀和尺寸有關。測量流體體積流量時不需要補償。通常，在更換配件后，沒有必要重新校準儀器系數。
★具有抗震報警功能。在正常流量條件下，放大板上的發光二極管指示燈將會亮起，表示流量正常。同時，它將輸出脈沖信號。在非流動條件下，指示燈將熄滅，并輸出經過抗震處理和未經抗震處理的脈沖信號。
★先進的通用設計，適用于液體和氣體介質的各種口徑(20毫米-300毫米)。
★寬電壓工作范圍，9V-12V。
★輸出驅動能力強，驅動電流> 100 ma。
五、DN50蒸汽流量計安裝位置要求
(1) 流量計安裝環境要求:
1.盡量避開強電氣設備、高頻設備和強開關電源設備。儀器的電源應盡可能與這些設備分開。
2.避免高溫?zé)嵩春洼椛湓吹闹苯佑绊?。如果需要安裝，必須有隔熱和通風措施。
3.避免高濕度環境和強腐蝕氣體環境。如果需要安裝，必須采取通風措施。
4.渦街流量計應盡可能安裝在振動大的管道上。如需安裝，應在2D上下游安裝管道緊固裝置和防振墊，以增強防振效果。
5.儀器應安裝在室內，室外安裝時應注意防水。應特別注意在電氣接口處將電纜彎曲成U形，以防止水沿著電纜進入放大器外殼。
6.儀器安裝點周圍應留有足夠的空間用于安裝和定期維護。
京儀是優質渦輪流量計電磁流量計廠家，期待為您服務。以上就是DN50蒸汽流量計全文內容。
