鍋爐蒸汽流量計由京儀股份為您整理，歡迎閱讀了解。
一、鍋爐蒸汽流量計產品概述:
RCVF系列蒸汽流量計是一種應用卡門渦街原理的流量計蒸汽，用于測量液體、氣體和蒸汽的流量。它還可以測量含有微小顆粒和雜質的濁度液體。廣泛應用于石油、化工、制藥、造紙、冶金、電力、環保、食品等行業。融創自動化RCVF系列蒸汽流量計常用于測量飽和蒸汽、過熱蒸汽、空氣、氫氣、氧氣、氮氣、氯氣、氨氣、氬氣、乙炔、甲烷、乙烷、丙烷、丁烷、乙烯、丙烯、氣體、半水煤氣、焦?fàn)t煤氣、一氧化碳、二氧化碳等。中速和高速時(約5m-60m/s) 氣體。
二、鍋爐蒸汽流量計工作原理:
RCVF系列蒸汽流量計測量蒸汽，氣體和低粘度液體流動的基礎上卡門和斯特凡羅哈爾的理論渦流產生和渦流和流動之間的關系。如圖1所示，三角形柱體或渦流發生器垂直插入表面體。當介質在表面體中流動時，三角形柱體后面交替產生方向相反的規則卡門渦，渦的分離頻率f與介質的流速v成正比。通過檢測通過傳感器頭的渦流數量，可以計算流體流速，然后可以根據表面體的口徑計算被測介質的體積流速。
注:不同口徑的蒸汽流量計，儀表系數K值不同，其具體值通過流量校準裝置的實際校準獲得。即在工作條件下，一立方米流體傳感器輸出的脈沖數。
三、鍋爐蒸汽流量計技術參數:
3.1蒸汽流量計物理參數
RCVF管道類型:DN10-DN500
RCVF/我插入:DN200-DN2000
RCVF管道類型:1.0、1.5 (0.5、0.2協議供貨)
RCVF/我插件類型:2.5級(1.5級，1.0級協議供應)
數字過濾智能蒸汽流量計流量范圍:液體(0.30米/秒...10 m/s)，氣體，蒸汽(3.0 m/s...90米/秒)
RCVF法拉卡型管道安裝:DN10-DN500
RCVF管道法蘭連接:DN10-DN80
DN100-DN200
DN250-DN500
RCVF/我插件連接法蘭:DN200-DN2000
注:卡裝渦街使用制造商專門制造的特殊法蘭。出廠時，配套法蘭已包括在內(法蘭連接的渦街法蘭符合國家標準GB/T 9119-2000)。首選壓力水平是工廠默認壓力水平。其他壓力等級或其他法蘭標準可通過協議提供。
RCVF管道類型:-40℃-+160℃-+40℃-+280℃-+40℃-+350℃-+40℃-+420℃
RCVF/我插件公式:-40℃-+160℃ -40℃-+200℃
環境條件:
環境溫度:-20℃-+60℃(普通類型)；-20℃-+40℃(防爆型)
相對濕度:5%-95%相對濕度
大氣壓力:86千帕-106千帕
電氣接口:M20*1.5內螺紋(其他類型的連接器可協議供貨)
防護等級:IP65(IP67和IP68可通過協議提供)
防爆等級:本質安全型ExiaⅱCT4；exibⅱCT4；防爆ExdⅱCT6
表體材料:不銹鋼(協議提供的其他材料)
壓力損失:△P≤1.2ρ工人V2(△P單位為帕，ρ工人單位為千克/立方米，v單位為米/秒)
校準方法:當公司流量計出廠校準時，采用流量計下游側取壓方法

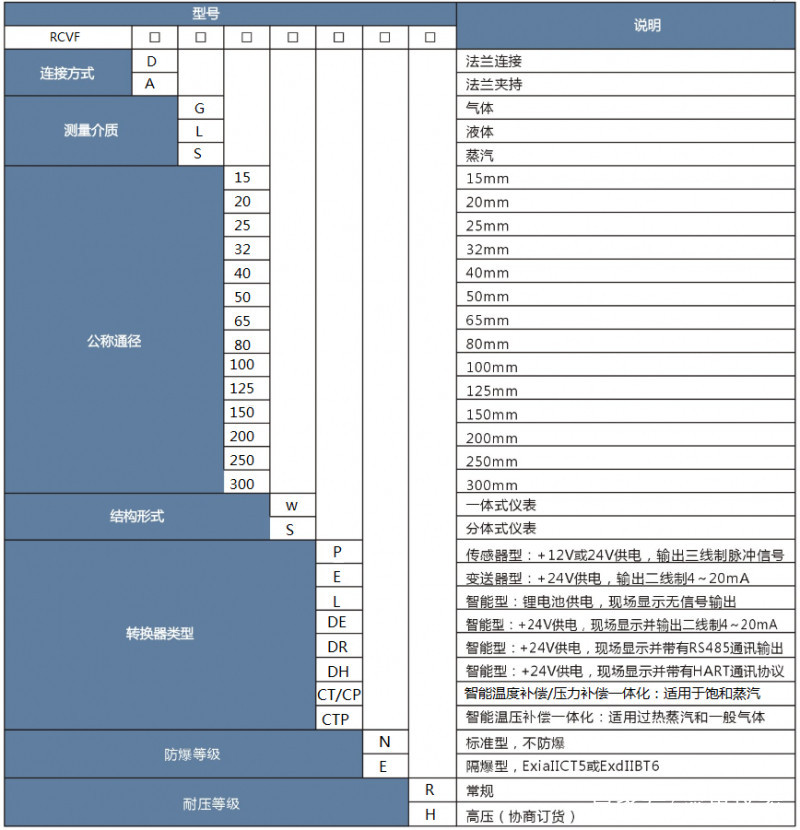

3.3.2。型號和功能選擇:
注:注:標準狀態是指絕對壓力為0.101325兆帕，溫度為0℃時的狀態。
四、鍋爐蒸汽流量計安裝指南:
安裝地點和環境的選擇
1.盡量避開強功率設備、高頻變頻設備和強功率開關設備；
2.盡量避免高溫?zé)嵩春洼椛錈嵩吹挠绊?；室外安裝應采取遮陽和防雨措施；
3.盡量避開振動場所和強腐蝕環境等。同時，應考慮安裝和維護的便利性。
安裝位置選擇
1.盡量避免在安裝位置選擇振動大的管道。否則，必須采取減振措施并安裝減振接頭。
2.流量計可水平、垂直和傾斜安裝。當測量液體時，必須確保流體從低到高流動；當測量值氣體時，流向不受限制；當測量蒸汽或高溫氣體時，表面支柱應盡可能與垂直方向成45度角安裝。
接地要求
流量計儀表本體在安裝過程中應可靠接地。如果現場管道不具備接地條件，應在儀表外殼的接地端單獨連接一根可靠的接地線。
直管段的要求
為了準確測量，流量計上游和下游必須有足夠的直管段，上游不應有影響流體流速分布的部件。下圖顯示了各種管道條件下流量計前后直管段的要求。
RCVF渦街流量計安裝直管段尺寸圖
V.融創RCVF鍋爐蒸汽流量計現場應用案例圖片:
近年來，我們的Sunac Automation幫助許多實體監控能耗，如蒸汽消耗、導熱油熱沉降、自來水消耗、電力消耗等方面。我們的精密儀器用于測量首先手準確的運行數據，為科學管理、節約和降低消耗、優化決策提供可靠的參考依據。該行業涉及食品、化工、供熱、建筑材料、皮革制造、紡織、陶瓷等。下面要分享的案例也是sunac經常分享的皮革行業。中國的許多皮革出口到國外。在反全球化和貿易保護主義抬頭的時候，皮革行業更有必要節約能源和控制成本。
較近，我們公司銷售部的宋經理接到一位皮革行業的老顧客打來的電話，詢問有關steam 流量計的情況。通過電話溝通，我了解到現場有一個蒸汽流量計破裂，流量數據沒有變化，需要更換，現場管道容易振動。因此，我們?nèi)趧?chuàng)總經理宋和技術工程師鄭到客戶現場進行了檢查。經過具有安裝經驗的Sunac工程師多年的檢驗，建議客戶焊接支架，用蒸汽流量計固定前后直管段，以避免管道振動。目前，我國需要在測量流量計高溫蒸汽的管道上安裝傳感器。如果管道振動的“成本”得不到解決，頻繁更換流量計也是無用的。因此，我們積極與現場安裝人員溝通，并獲得客戶的認可。因為他們也是老顧客，雙方以前的合作也非常愉快。因此，這次合作也開始生效，合同順利簽訂，我們也如期交貨。
不僅是皮革行業，所有的實體行業都應該盡力控制成本。這是每天的必修課。我們不能等到貿易戰來節約成本。我們必須未雨綢繆，把節約成本和提高效率作為日常工作。只有通過改變我們的想法并付諸實踐，我們才有機會贏得優勢，并在激烈的貿易戰到來時高枕無憂。
自動化技術有限公司是一家專業研發、生產和銷售蒸汽流量計、導熱油熱量表、電磁學流量計、開放通道流量計的專業制造商，是國內中高端品牌流量計的源頭制造商。憑借卓越的品質、良好的品牌效應、完善的售后保障和獨到的案例營銷模式，贏得了廣大用戶的青睞和好評。歡迎訪問xmrongchuang renenghao網站，或關注我們的微信公眾號“流量表”，查看更多現場案例圖片和視頻。
京儀是優質渦輪流量計電磁流量計廠家，期待為您服務。以上就是鍋爐蒸汽流量計全文內容。
