液體渦輪流量計常用于計量水的配料，定量控制由京儀股份為您整理，歡迎閱讀了解。

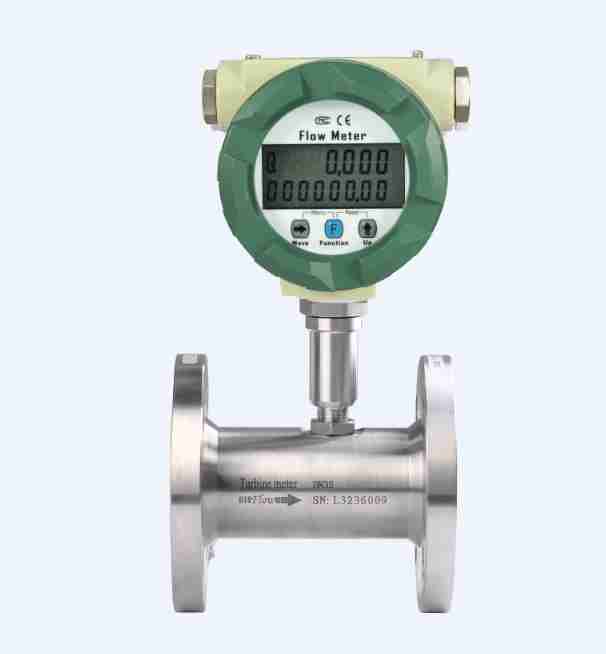

LRF系列液體渦輪流量計

LRF系列液體渦輪流量計常用于測量中低流速、純凈、無任何雜質、低粘度、無腐蝕性的單一介質，如純水、高純水、超純水、甲醇、乙醇、甲苯、乙苯、0號柴油、食用油等介質，以及在定量控制過程中能具有良好的使用效果和較高的精度。

一、液體渦輪流量計概述:

LRF系列液體渦輪流量計由與介質直接接觸的流量傳感器和顯示儀表組成。它是液體測量較理想的流量計之一。我們公司的液體渦輪流量計的傳感器使用多葉片轉子來檢測流體的平均流速。轉子的轉速(或轉數)可通過機械、磁感應和光電方法檢測，并通過讀出裝置顯示和記錄，從而推斷流量或總量。它具有結構簡單、反應靈敏、精度高、安裝、維護和使用方便等特點。廣泛應用于石油、化工、冶金、供水、造紙、環保、食品等領域。適用于對不銹鋼1Cr18Ni9Ti、2Cr13、剛玉Al2O3、硬質合金無腐蝕作用，無纖維、顆粒等雜質，工作溫度下運動粘度小于5×6m2/s的封閉管道內液體的測量。對于運動粘度大于5×6m2/s的液體，經實際液體校準后可使用流量計。如果與具有特殊功能的顯示儀器配合使用，可用于自動定量控制、過報警等目的。它是流量測量和節能的理想儀器。

二、液體渦輪流量計的工作原理:

當被測液體流經傳感器時，在流體的作用下，葉輪被迫旋轉，其轉速與管道的平均流量成正比，葉輪的旋轉周期性地改變磁電轉換器的磁阻值。檢測線圈中的磁通量周期性變化以產生周期性感應電勢，即電脈沖信號，該信號被放大并發送到顯示儀器進行顯示。實際流量方程如下:

Qv=f/K等式1

Qm=qvρ等式2

地點:QM QV...分別是體積流量，m3/s，質量流量，kg/s；

F......流量計輸出信號的頻率，赫茲；

K......流量計的儀表系數，P/m3。

流量計系數與流量(或管道雷諾數)的關系曲線如圖2所示。從圖中可以看出，儀器系數分為兩部分，即線性部分和非線性部分。線性截面約為其工作截面的三分之二，其特性與傳感器結構尺寸和流體粘度有關。在非線性部分，特性受軸承摩擦和流體粘性阻力的影響很大。當流速低于傳感器流速的下限時，儀表系數隨流速快速變化。壓力損失和流量之間的關系近似為平方。當流量超過流量上限時，應注意防止氣蝕。具有相似結構的TUF特征曲線在形狀上是相似的，只是在系統誤差水平上不同。

傳感器的儀表系數由流量校驗裝置校驗。它將傳感器視為一個黑盒，并根據輸入(流量)和輸出(頻率脈沖信號)確定其轉換系數，而不考慮傳感器的內部流體機制。便于實際應用。然而，應當注意，該轉換系數(儀器系數)是有條件的，并且其校準是參考條件。如果它在使用過程中偏離該條件系數，該變化將取決于傳感器類型、管道安裝條件和流體物理特性參數。

三。液體渦輪流量計的特性:

LRF系列液體渦輪流量計具有以下特點:

1.高精度，一般高達1% r，0.5% r，高精度高達0.2% r；

2、重復性好，短期重復性可以達到0.05%~0.2%，正是因?yàn)橹貜?fù)性好，如定期校準或在線校準可以獲得極高的準確度，在貿易結算中是3，首選流量計；

4.輸出脈沖頻率信號，適用于總量測量和與計算機連接，無零點漂移，抗干擾能力強；

5.可以以很強的信號分辨率獲得非常高的頻率信號(3 ~ 4千赫茲)。

6.寬范圍，中大口徑可達1:20，小口徑可達1:10；

7.結構緊湊輕巧，安裝維護方便，循環容量大；

8.它適用于高壓測量。不需要在儀表主體上開孔，并且容易制造高壓儀表。

9.特殊傳感器有多種類型，可根據用戶的特殊需要設計成各種類型的特殊傳感器，如低溫傳感器、雙向傳感器、井下傳感器、混砂傳感器等。

10.可制成插入式，適用于大直徑測量，壓力損失小，價格低，可連續流動和拆卸，安裝和維護方便。

四、液體渦輪流量計的基本參數和技術性能:

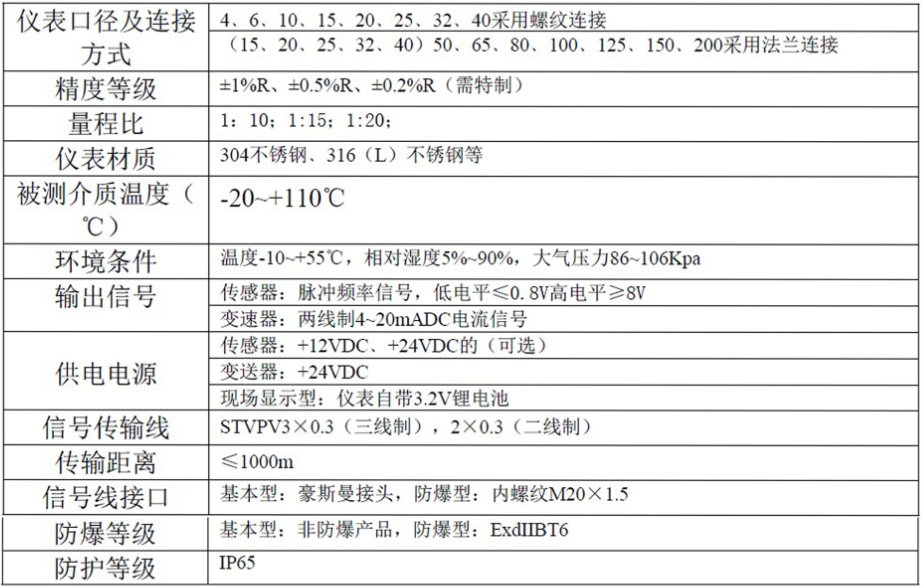

1.液體渦輪流量計的技術性能:表1

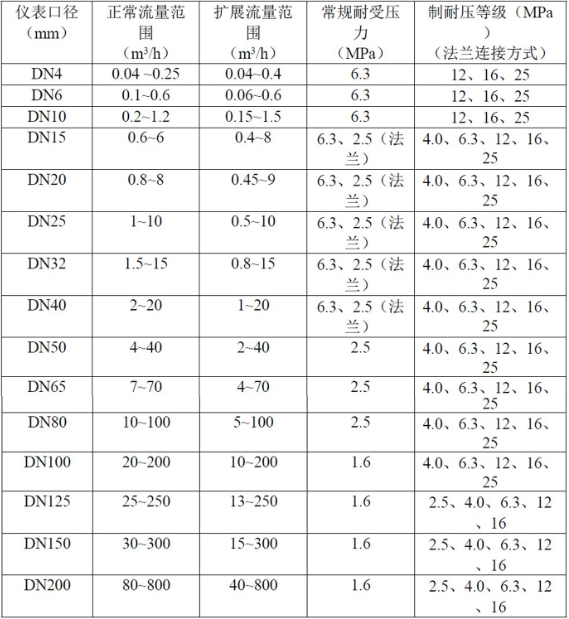

2.液體渦輪流量計的測量范圍和工作壓力表2

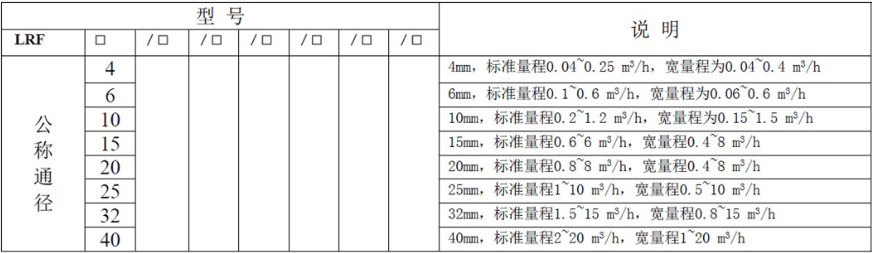

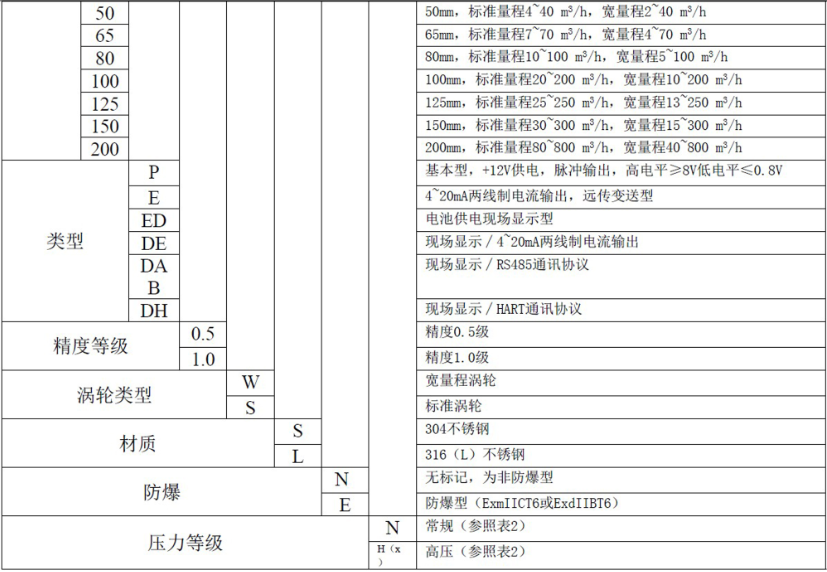

五、液體渦輪流量計的選擇:

六、液體渦輪流量計安裝注意事項:

(1)安裝地點

傳感器應安裝在便于維護、無振動、強電磁干擾和熱輻射的地方。渦輪流量計對管道中的流速分布和旋轉流的畸變很敏感。入口傳感器應充分發展管道流量。因此，一般建議上游直管段長度不小于20D，下游直管段長度不小于5D。如果安裝空間不能滿足上述要求，可以在節流器和傳感器之間安裝流量調節器。當傳感器安裝在室外時，應采取措施避免陽光直射和下雨。

(2)連接管道道德安裝要求

水平安裝的傳感器要求管道不應有視覺可察覺的傾斜度(一般在5°以內)，垂直安裝的傳感器管道的垂直偏差也應小于5°，垂直安裝時流體方向必須向上。

當需要連續運行且不能停止流動時，應安裝旁通管和可靠的截止閥(見圖9)。測量過程中，應確保旁通管無泄漏。

在新鋪設的管道中安裝傳感器的位置插入一根短管來代替?zhèn)鞲衅鳎凇皰呔€”完成和管道清潔后，傳感器正式連接。由于忽略這項工作，由掃線引起的傳感器損壞很常見。

如果流體含有雜質，應在傳感器的上游側安裝一個過濾器。如果不能停止流動，應平行安裝兩套過濾器，以交替去除雜質，或選擇自動清潔過濾器。如果待測液體含有氣體，應在傳感器的上游側安裝吸氣劑。過濾器和空氣清除器的污水出口和空氣出口應通向安全的地方。

如果傳感器的安裝位置在管道的低點，為了防止流體中的雜質沉淀和滯留，應在后續管道中安裝排放閥，定期排放沉淀的雜質。

如果被測流體是易于蒸發的液體，為了防止氣蝕并影響測量精度和使用壽命，傳感器的出口壓力應高于公式5中計算的較小壓力pmin。

Pmin=2△p+1.25pv Pa等式5

其中pmin-較小壓力，pa。

△壓力-傳感器較大流量時的壓力損失，帕；

PV-待測液體較高工作溫度下的飽和蒸汽壓，帕。

流量調節閥應安裝在傳感器的下游，上游側的截止閥應在測量時完全打開，這些閥門不應產生振動和向外泄漏。止回閥應添加到可能產生逆流的過程中，以防止流體倒流。

傳感器應與管道同心，密封墊不應伸入管道。液體傳感器不應安裝在水平管道的較高點，以防止管道中積聚的氣體(如停止流動時混入的空氣)在傳感器處停止流動，這種氣體不易排出，影響測量。

傳感器的前后管道應支撐牢固，無振動。易凝流體的傳感器及其前后管道應采取保溫措施。

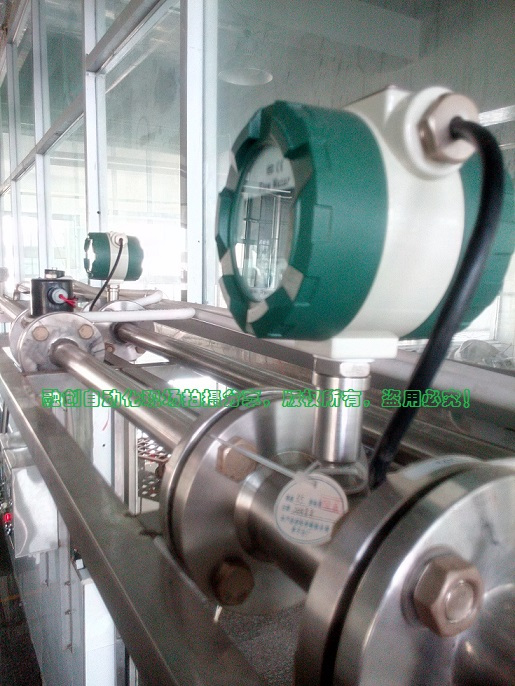

七、融創LRF液體渦輪流量計現場案例應用共享:

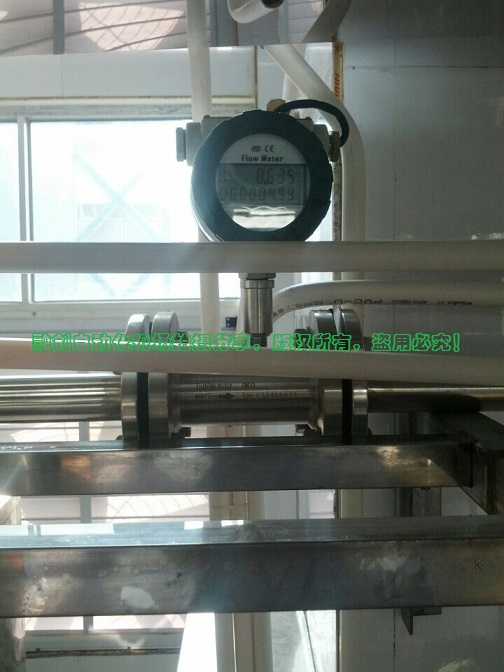

與天智玉手機觸摸屏配合的定量控制系統

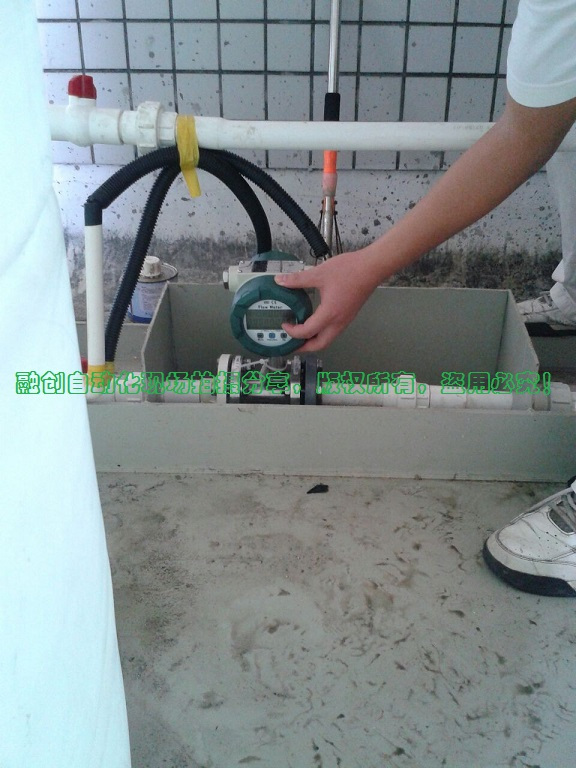

與化妝品制造商合作，用定量成分測量純水

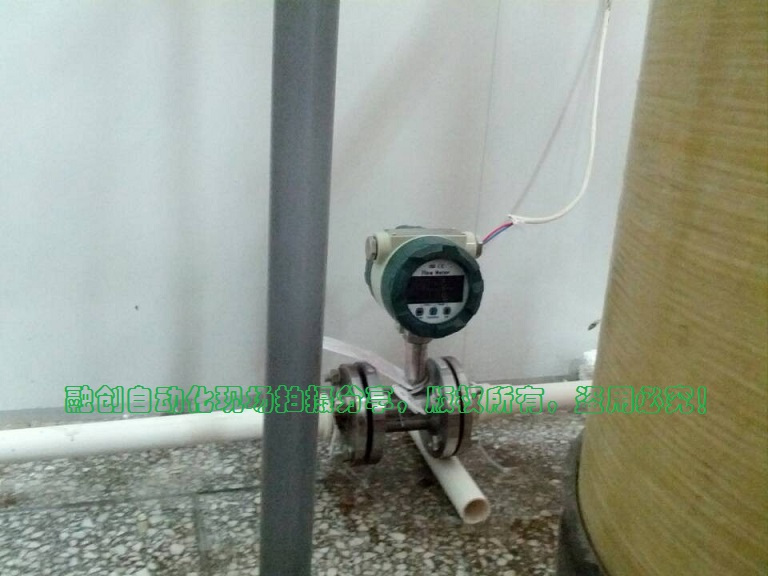

配合華美食品定量配料和測量純凈水

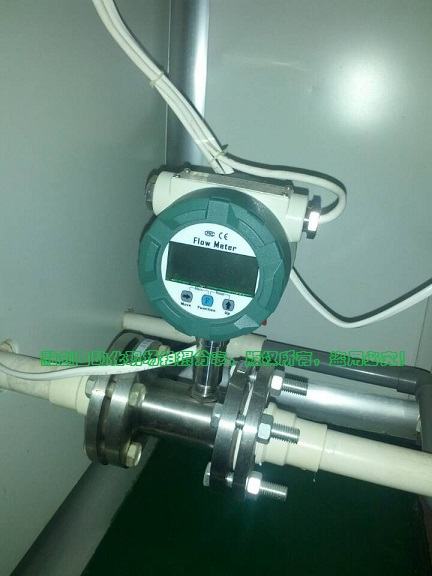

用于與安靖魚丸配合測量食用油。

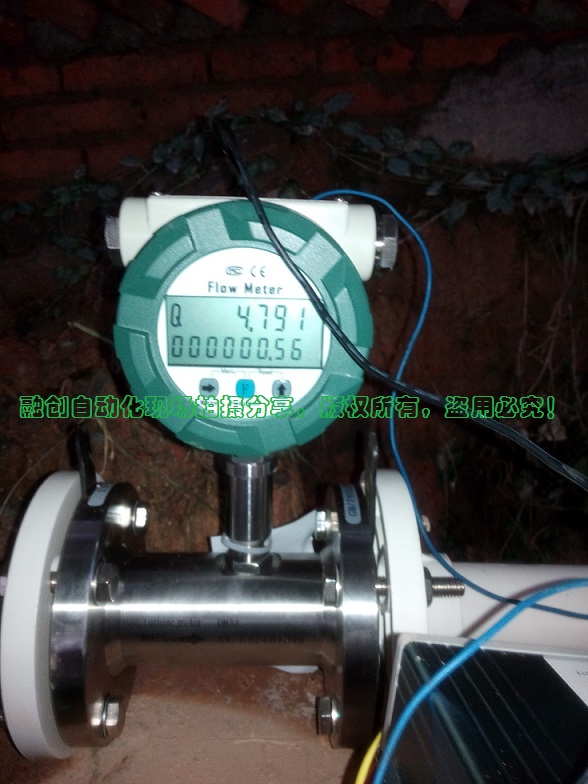

與中國科學院合肥分院合作的渦輪流量計

渦輪流量計配合天龍環保測量甲苯

京儀是優質渦輪流量計電磁流量計廠家，期待為您服務。以上就是液體渦輪流量計常用于計量水的配料，定量控制全文內容。
